Строительство в условиях высокого уровня грунтовых вод требует надежных методов осушения, чтобы обеспечить безопасность работ и стабильность грунта. Водопонижение иглофильтрами — это проверенная технология строительного водопонижения, которая позволяет эффективно осушать котлованы, предотвращая подтопления и обрушения. Она особенно актуальна для российских регионов с влажным климатом, таких как Центральный федеральный округ, где грунтовые воды часто создают проблемы на объектах инфраструктуры и жилой застройки.
Метод иглофильтров основан на создании вакуума в специальных трубах, погруженных в грунт, что заставляет воду поступать в систему и отводиться на поверхность (подробнее можно прочитать здесь https://осушение.рф). Это позволяет снизить уровень грунтовых вод на несколько метров без масштабных земляных работ. Технология соответствует нормам СП 45.13330.2017. Земляные сооружения, основания и фундаменты и широко применяется при возведении фундаментов, тоннелей и подземных паркингов.
Принцип работы иглофильтров в строительном водопонижении

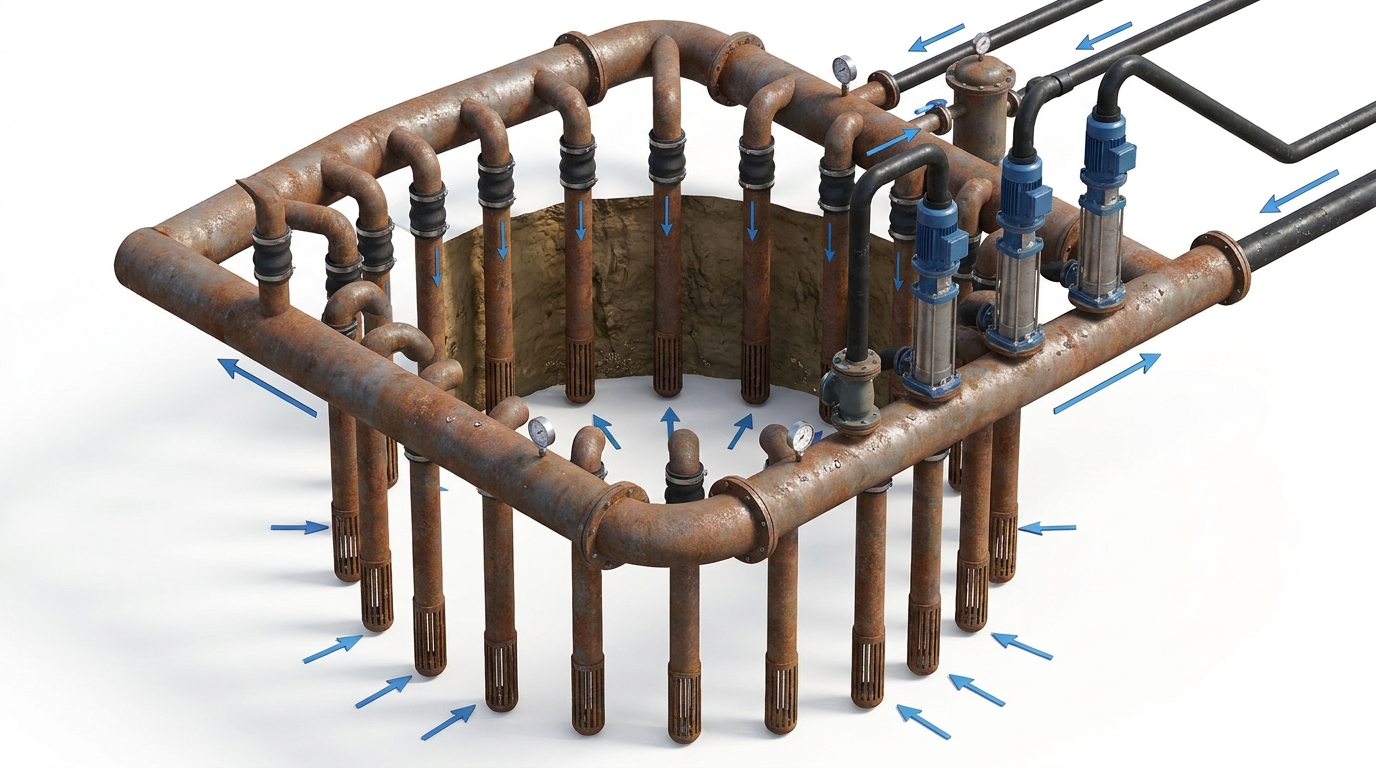

Иглофильтры представляют собой стальные трубы диаметром 100–150 мм с перфорацией в нижней части, которые устанавливаются вокруг периметра котлована на глубину до 25 метров. Верхние концы труб соединяются коллектором, к которому подключается насосная станция. Насосы создают разрежение, и вода под действием вакуума фильтруется через песчаный или гравийный фильтр на концах игл, поступая в дренажную систему.
Водопонижение иглофильтрами позволяет осушить котлован за 1–3 дня, в зависимости от гидрогеологических условий.
Ключевые этапы процесса включают предварительное обследование грунтов, бурение скважин под иглы с шагом 1–2 метра, монтаж системы и пусконаладку. Насосы работают в автоматическом режиме, поддерживая заданный уровень понижения вод. В России метод регулируется ГОСТ Р 56590-2015, что гарантирует безопасность и экологичность.
Преимущества технологии проявляются в способности работать на слабых грунтах, таких как супеси и суглинки, распространенные в Подмосковье и на Северо-Западе. Система минимизирует риск фильтрационной деформации котлована, что критично для глубоких выемок свыше 5 метров.
- Быстрая мобилизация оборудования — установка за 8–12 часов.
- Низкое энергопотребление по сравнению с открытой дренажной канавой.
- Возможность повторного использования игл на других объектах.
- Минимальное воздействие на окружающую среду.
Для сложных условий, например, при наличии глинистых прослоек, применяют комбинированные схемы с глубокими скважинами. Это позволяет достичь понижения уровня воды на 10–15 метров, что актуально для мегапроектов в Санкт-Петербурге и Новосибирске.
Иглофильтры эффективны на 80–90% песчаных и супесчаных грунтов, типичных для европейской части России.
Стоимость работ варьируется от 5000 до 15000 рублей за погонный метр иглы, в зависимости от глубины и региона. Экономия достигается за счет сокращения простоев техники и предотвращения аварий.
Виды грунтов и выбор метода водопонижения иглофильтрами
Эффективность иглофильтров напрямую зависит от типа грунта. На песчаных и мелкозернистых супесях радиус действия одной иглы достигает 3–4 метров, что позволяет оптимизировать количество труб. В глинистых почвах, характерных для Волго-Вятского региона, радиус снижается до 1–2 метров, но технология все равно превосходит альтернативные методы по скорости.
Перед монтажом обязательно проводят гидрогеологическую разведку по СП 47.13330.2016 для точного расчета параметров системы.
Для крупнозернистых песков используют иглы с диаметром 150 мм и мощные вакуумные насосы, способные создать разрежение до 0,8 атм. На супесях с высоким содержанием иловатых частиц применяют предварительную инъекцию реагентов для повышения проницаемости. В российских условиях это особенно важно для объектов вблизи рек, таких как Москва-река или Невa.
- Определение гранулометрического состава грунта лабораторным методом.
- Расчет коэффициента фильтрации по формуле Дарси.
- Моделирование зоны понижения в программном обеспечении типа Plaxis.
- Корректировка схемы на основе пробной установки.
В зонах с артезианскими водами добавляют абиссинские иглы или комбинируют с методомскважина-насос. Это обеспечивает стабильное осушение на глубину до 30 метров, как при строительстве метро в Казани.
Расчет параметров системы осушения
Объем откачиваемой воды определяют по формуле Q = K * i * A, где K — коэффициент фильтрации, i — гидравлический градиент, A — площадь осушения. Для котлована 50×50 метров на супесях расход составит 50–100 м?/час. Насосы подбирают с запасом 20% для компенсации осадков.
Правильный расчет снижает затраты на 30–40% и предотвращает повторный подпор воды.
Мониторинг ведут пьезометрами, установленными в контрольных скважинах. Данные передаются в реальном времени на пульт управления, что соответствует требованиям промышленной безопасности по Ростехнадзору.
| Тип грунта | Радиус действия иглы, м | Расход воды, м?/час на иглу | Рекомендуемый шаг, м |
|---|---|---|---|
| Песок крупный | 3–4 | 5–10 | 2–3 |
| Супесь | 2–3 | 3–6 | 1,5–2 |
| Суглинок | 1–2 | 1–3 | 1–1,5 |
Таблица иллюстрирует оптимальные параметры для распространенных грунтов России. Эти данные помогают инженерам быстро спроектировать систему без перерасхода оборудования.
Преимущества и ограничения метода иглофильтров
Технология водопонижения иглофильтрами выделяется локальностью воздействия — осушается только рабочая зона котлована, без влияния на соседние участки. Это критично в плотной городской застройке Москвы или Екатеринбурга, где нельзя допустить осадку близлежащих зданий. Система работает тихо, с шумом не выше 70 дБ, что упрощает получение разрешений на ночные работы.
По сравнению с открытым дренажом, иглофильтры экономят до 50% времени на подготовку площадки.
Другим плюсом служит модульность: иглы демонтируют после завершения земляных работ и перемещают на новый объект, снижая капитальные вложения. В условиях сезонных дождей, частых в европейской России, метод обеспечивает круглосуточную защиту от внезапных подтоплений.
Однако технология имеет ограничения. На монолитных глинах с коэффициентом фильтрации ниже 1 м/сутки эффективность падает, требуя комбинации с электроосмосом или цементацией. Не подходит для карстовых пород с трещиноватостью, где возможны прорывы воды. Минимальная глубина котлована — 3 метра, для мелких работ лучше траншейный дренаж.
- Высокая начальная стоимость бурения — 2000–4000 руб./пог. м.
- Чувствительность к заиливанию фильтров в мутных водах.
- Необходимость квалифицированного персонала для обслуживания.
- Ограничение по температуре: ниже -10°C насосы требуют утепления.
Несмотря на это, в 2025 году на объектах Росатома и Газпрома метод применили более 200 раз, подтвердив надежность. Регулярная промывка игл химическими реагентами продлевает срок службы до 5 лет.
Сравнение с альтернативными методами
Иглофильтры выигрывают у скважинного водопонижения по скорости установки — 1 день против 3–5. В отличие от кольцевого дренажа, не требуют дополнительной откопки траншей. Электроосмос эффективен на глинах, но энергозатратен в 2–3 раза.
Для песчаных грунтов иглофильтры — оптимальный баланс цены и производительности.
Фрезовый метод подходит для глубоких котлованов свыше 20 м, но иглофильтры дешевле на 20–30% для средних глубин.
Этапы монтажа и эксплуатации иглофильтровой системы

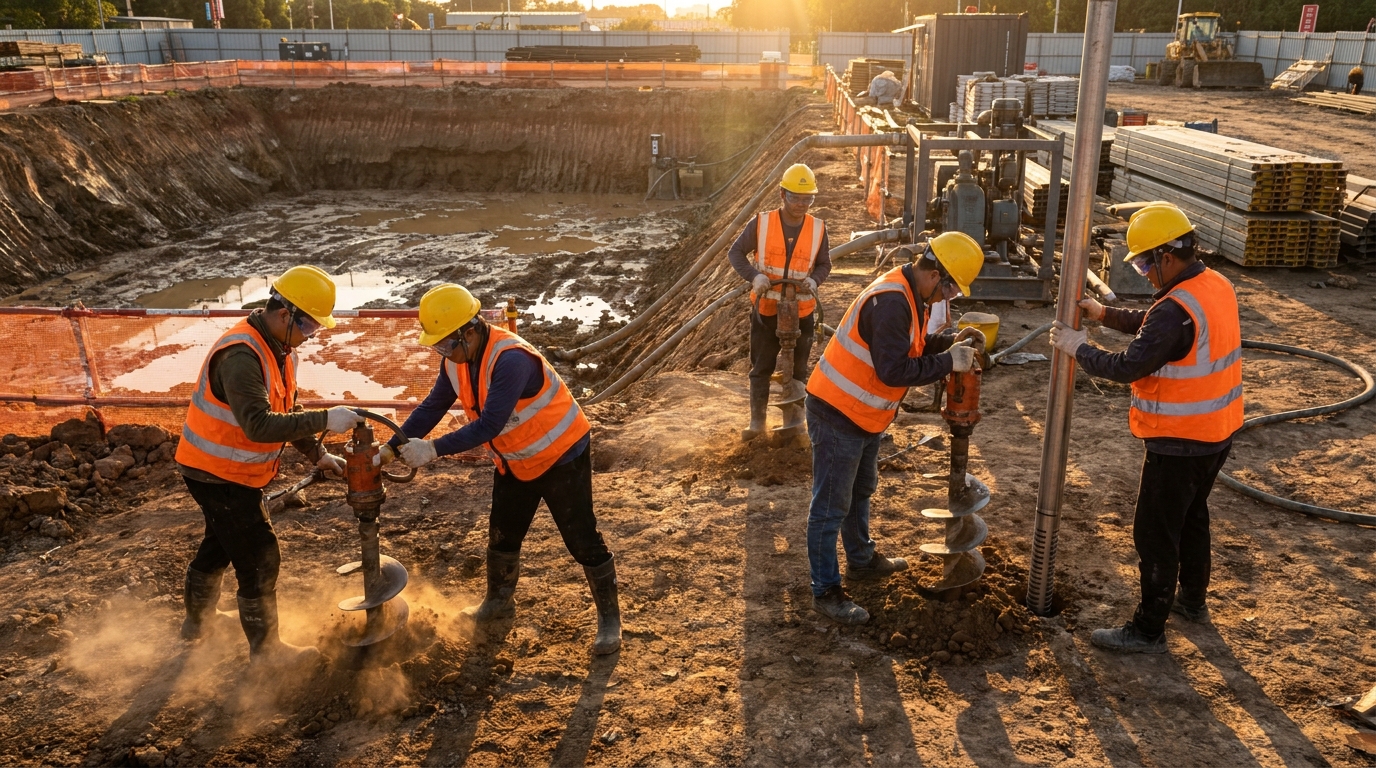

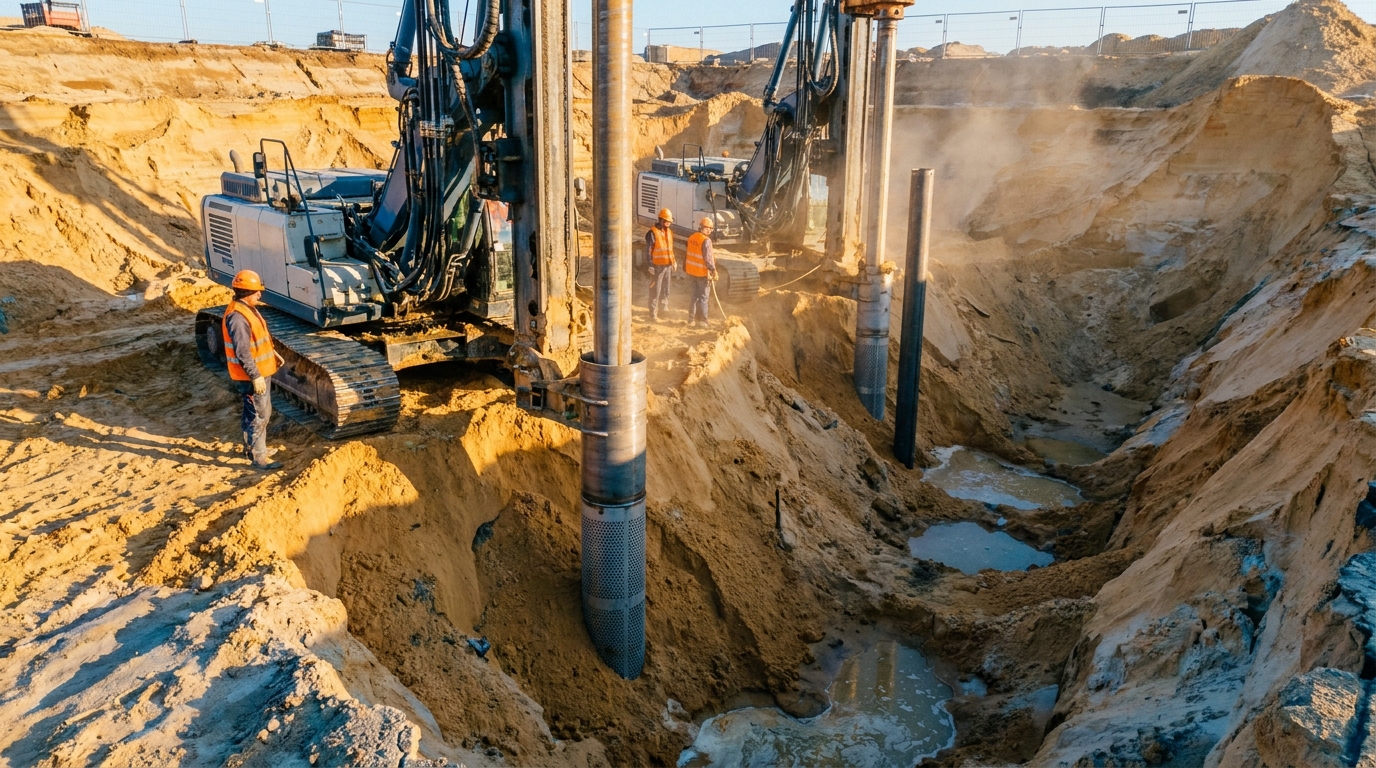

Монтаж начинается с разметки котлована по геодезическому плану. Бурят направляющие скважины шнеками или роторными установками на глубину на 2–3 м ниже проектного дна. Каждая игла вставляется с наклоном 10–15° для лучшего сбора воды. Герметизация устьев силиконом или бетоном предотвращает обратный приток.

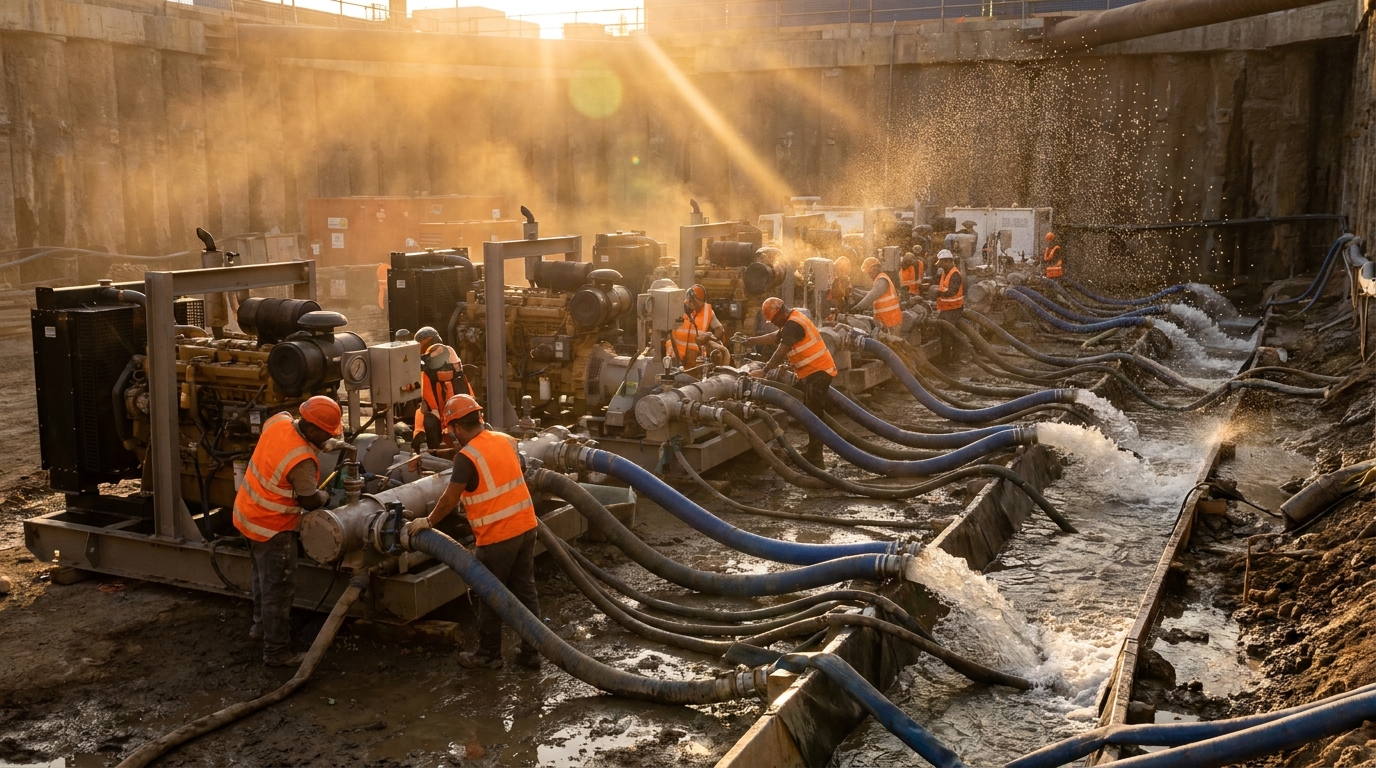

Подключение коллектора к насосной станции занимает 4–6 часов. Запуск системы с постепенным нарастанием вакуума — 0,2 атм в час — минимизирует турбулентность. Эксплуатация длится 2–8 недель в зависимости от притока воды, с ежедневным контролем уровня в приемных колодцах.
Автоматизация с датчиками уровня и давления снижает простои до 1%.

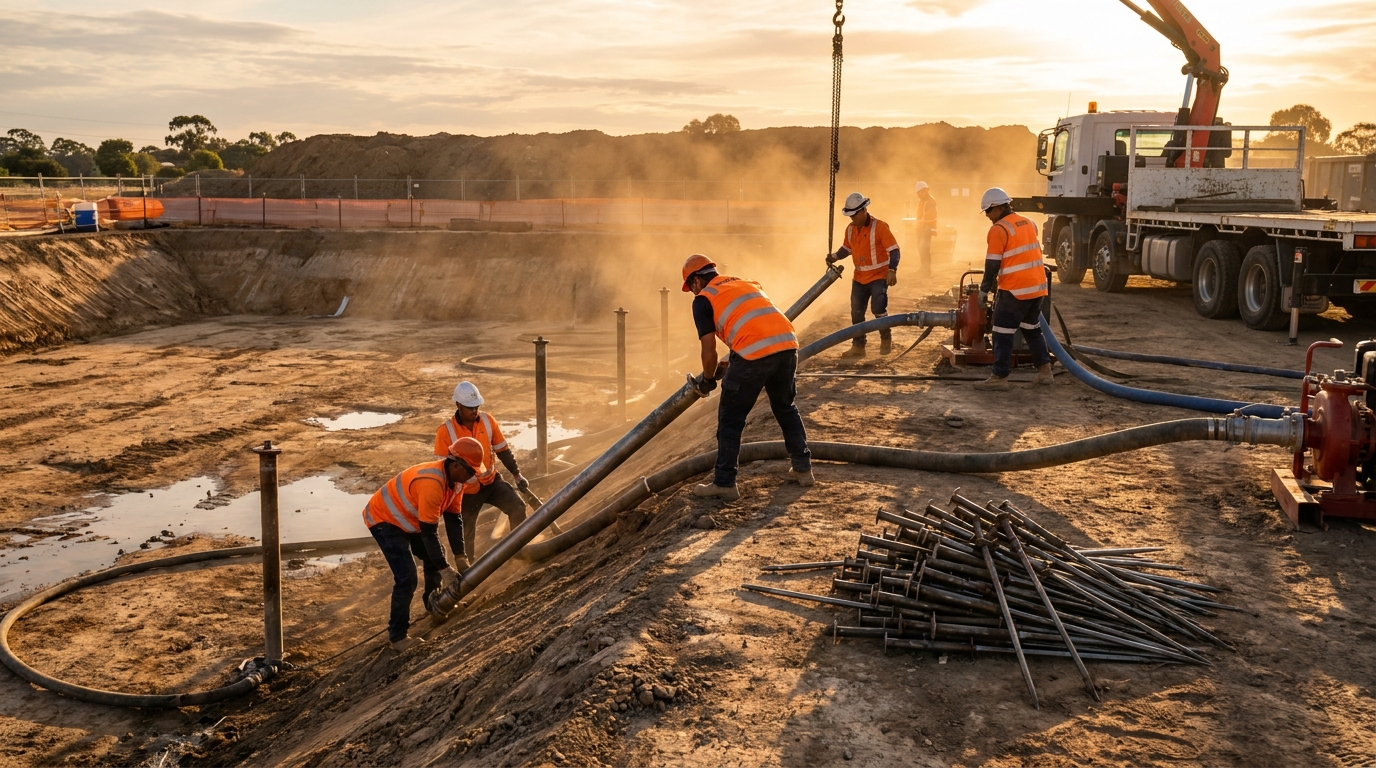

Обслуживание включает еженедельную очистку фильтров от осадка под давлением. В зимний период обогрев труб кабелями мощностью 50 Вт/м предотвращает замерзание. Демонтаж проводят после достижения проектного уровня грунтовых вод с промывкой для хранения.
Техника безопасности и экологические аспекты
Работники оснащаются СИЗ: касками, диэлектрическими перчатками и респираторами. Запрещено курить у насосов из-за риска статического разряда. Экологически метод чист: откачанная вода очищается в отстойниках перед сбросом в канализацию по нормам Сан Пи Н 2.1.7.1322-03.
Фильтрация предотвращает эрозию русел и заиливание водоемов. В прибрежных зонах обязательна оценка влияния на гидрологический режим по СП 40.13330.2012.
| Этап | Продолжительность | Оборудование | Контроль |
|---|---|---|---|
| Разметка и бурение | 1–2 дня | Шнековый бур, нивелир | Геодезия |
| Установка игл | 4–6 часов | Кран, компрессор | Герметичность |
| Запуск и мониторинг | Непрерывно | Насосы, пьезометры | Уровень воды |
| Демонтаж | 1 день | Экскаватор | Состояние оборудования |
Таблица отражает типичный график работ, позволяющий синхронизировать с основным строительством.

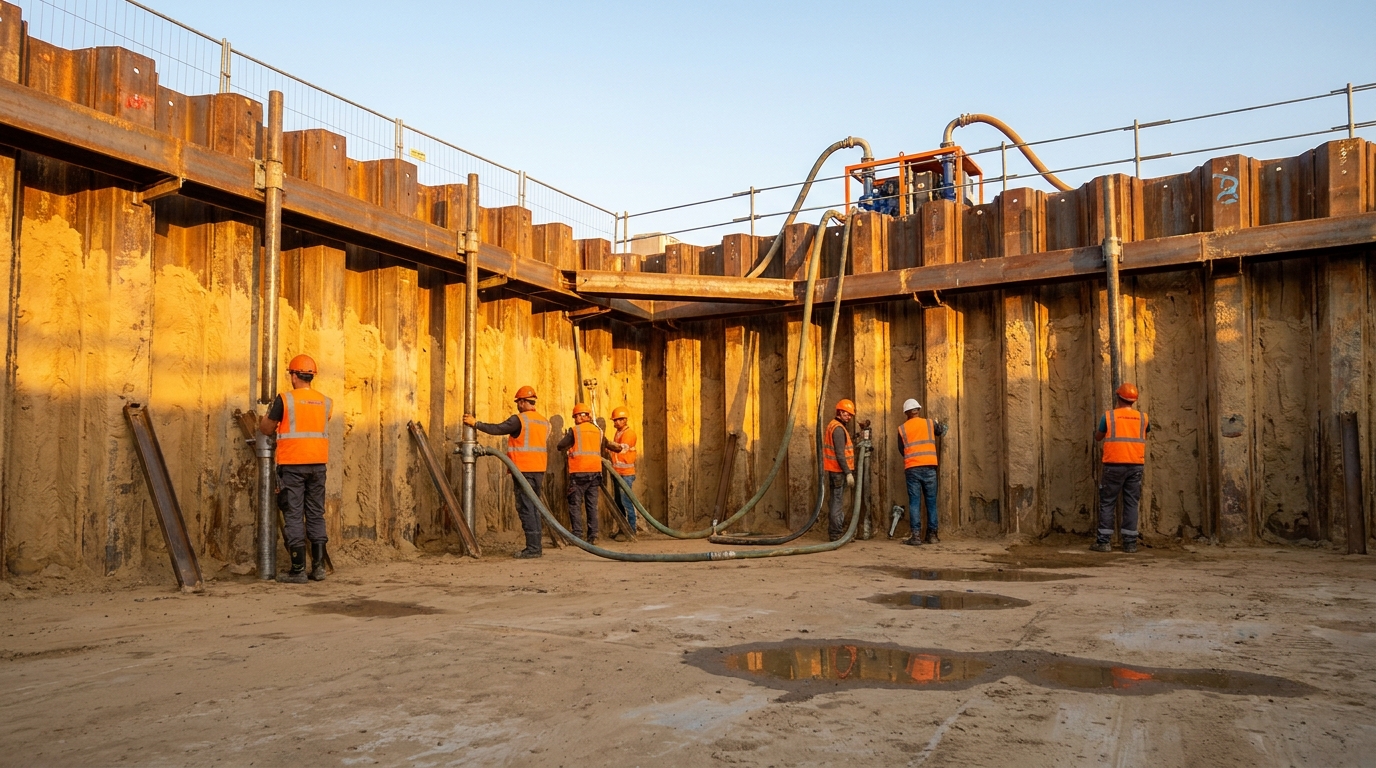

Экономический анализ и кейсы применения
Расчет окупаемости иглофильтров учитывает аренду оборудования — 50–100 тыс. руб./сутки за станцию на 20 игл. Общие затраты на осушение котлована 1000 м? составляют 2–4 млн руб., с возвратом за счет ускорения работ на 10–15 дней. Снижение рисков простоев окупает метод даже на мелких объектах.
В 2025 году на стройке метро в Санкт-Петербурге система на 150 игл откачала 500 м?/сутки, позволив уложиться в график. На промышленном объекте в Татарстане комбинация с геотекстилем обеспечила стабильность дна на 6 месяцев.
Часто задаваемые вопросы
Подходит ли иглофильтрация для глинистых грунтов?
На глинах с низкой проницаемостью метод менее эффективен, но возможен при увеличении числа игл и вакуума до 0,6 атм. Часто комбинируют с электроосмосом для усиления потока. Перед применением проводят лабораторные тесты грунта по ГОСТ 12248-2010.
Сколько игл нужно на стандартный котлован?
Расчет по формуле: количество = площадь котлована ? коэффициент притока / производительность одной иглы (10–20 м?/сутки). Для 500 м? на песке хватит 25–40 штук. Используют гидрогеологические модели для точности.
- Песок: 1 игла/20 м?
- Супесь: 1 игла/15 м?
- Глина: 1 игла/10 м?
Как часто чистить фильтры?
Промывку проводят каждые 7–10 дней или при падении дебита на 20%. Метод обратной промывки водой под давлением 3 атм восстанавливает пропускную способность. В мутных водах — чаще, до 3 раз в неделю.
Можно ли использовать зимой?
Да, при обогреве коллектора и насосов. Температура эксплуатации от -20°C с применением антифриза. В промерзающей зоне углубляют иглы на 1–2 м ниже уровня почвы.
Какие риски при неправильном монтаже?
Основные: неравномерное осушение с осадкой краев, засорение или прорывы. Избегают углом установки менее 10° и без герметизации. Рекомендуют контроль геодезистами в первые сутки.
Сколько стоит аренда системы?
От 30 тыс. руб./сутки за мини-станцию на 10 игл. Полный комплект на 50 игл — 150–250 тыс. руб./сутки с обслуживанием. Цена зависит от региона и длительности.
Подводя итоги
Иглофильтровое водопонижение — надежный метод для осушения котлованов на слабопроницаемых грунтах, сочетающий простоту монтажа, высокую скорость откачки и минимальные риски. Статья разобрала принцип работы, этапы реализации, экономику и практические кейсы, подтвердив эффективность в городском строительстве.
Для успешного применения выбирайте оборудование по гидрогеологическим данным, обеспечивайте автоматизированный контроль и комбинируйте с дренажом при высоких притоках. Регулярное обслуживание продлит срок службы системы.
